Tepelné čerpadlo vzduch-voda
Flaxibilní aplikace, vhodné pro novostavby i rekonstrukce, pokročilý systém úspory energie s inverterovou technologií, vysoká účinnost. Systém tepelného čerpadla vzduch-voda značky FUJITSU GENERAL je řízen invertorovou technologií.
Tepelná čerpadla [PDF]
Flaxibilní aplikace, vhodné pro novostavby i rekonstrukce, pokročilý systém úspory energie s inverterovou technologií, vysoká účinnost. Čistota a tichý chod, snadná instalace. Tepelné čerpadlo bude v budoucnu perfektním řešením snižování spotřeby energie v domácnostech a při ohřevu vody. Optimální koaxiální tepelný výměník. Není nutná ochrana proti zamrznutí. Nerezová vyrovnávací nádrž - nekorodující.
Možností, jak vytápět rodinné domy, či jiné objekty, je nepřeberná řada.
Některé systémy mají nízké náklady na provoz nebo pracují v bezobslužném
provozu, další jsou ekologické nebo pracují s částečně obnovitelnými
zdroji energie. Existuje pouze jeden způsob vytápění, který tyto kladné
vlastnosti v sobě sdružuje, a to jsou tepelná čerpadla. Tato ekologická
a ekonomická zařízení odebírají nízkopotenciální teplo z venkovního
vzduchu a pomocí unikátních vlastností chladiva je teplo transformováno
do teplot, které jsou použitelné na vytápění daného objektu. Je nutno
zdůraznit, že tepelné čerpadlo spotřebovává elektrickou energii na pohon
kompresoru. Poměr topného výkonu a elektrického příkonu tepelného
čerpadla se nazývá topný faktor. Jeho hodnota, označovaná COP, se u
tepelných čerpadel vzduch-voda zpravidla pohybuje kolem hodnoty 3.
Vzhledem ke zvyšujícím se cenám za energie patří tento alternativní
způsob vytápění z ekonomického hlediska k nejkomfortnějším topným
systémům.
Tepelná čerpadla ATW jsou splitová, s vnitřní nástěnnou jednotkou obsahující hydromodul a s venkovní kompresorovou jednotkou. Vnitřní a venkovní jednotka jsou mezi sebou spojeny potrubím chladiva. Toto uspořádání maximálně šetří instalační prostor a nevyžaduje použití nemrznoucí náplně v topném systému.
Vnitřní jednotka ATW
Jednotka je v kompaktním nástěnném provedení. Díky velmi nízké hlučnosti
a malým rozměrům ji lze umístit prakticky v libovolném místě uvnitř
objektu, včetně obytných prostor. Vnitřní jednotka obsahuje hydraulický okruh s
nerezovým deskovým výměníkem, oběhovým čerpadlem a filtrem, napájecí a
silové okruhy a regulační systém tepelného čerpadla. Na čelní straně
jednotky je umístěn ovládací panel regulačního systému s přehledným
dvouřádkovým displejem, který kromě nastavení a ovládání tepelného
čerpadla slouží také k diagnostice systému. Jednotka je vybavena
přípojnými místy pro připojení potrubí chladiva a topné vody a pro
přívod elektrického napájení celého systému.
Venkovní jednotka ATW
Venkovní jednotka tepelného čerpadla využívá nejmodernější technologie
získávání nízkoteplotní energie venkovního vzduchu - invertní
technologie ve spojení se sofistikovaným procesorovým řízením RFM.
Srdcem jednotky je vysoce účinný kompresor typu scroll nebo Twin Rotary
s frekvenčním řízením otáček. Přesné řízení okruhu chladiva zajišťuje
elektronický expanzní ventil s mikrometrickým šroubem, poháněným
krokovým servomotorem. Výkon vzduchového výměníku je řízen elektronicky
ovládanými otáčkami ventilátoru s optimalizovaným tvarem lopatek. Řídící
elektronická deska s výkonným RISK procesorem optimalizuje chod systému
v celém rozsahu venkovních teplot a odebíraných výkonů. Elektronika
rovněž zajišťuje automatické odtávání námrazy z výměníku a řadu dalších
pomocných funkcí (např. plynulý rozběh kompresoru, různé bezpečnostní
prodlevy, ochranné funkce ap.) a zajišťuje diagnostiku jednotky v
případě poruchy.
Provedení venkovní jednotky, shodné s venkovními klimatizačními jednotkami, umožňuje její snadné umístění v exteriéru. Montáž je možná jak na úrovni terénu, tak na fasádě nebo střeše objektu. Kvalitní povrchová úprava spolu s důkladnou protikorozní ochrannou zaručuje perfektní vzhled a dlouhou životnost.
Technická specifikace
| ATW24 | ATW36 | ATW45 | |||
| výkon | teplota 7/35°C | kW | 7,50 | 10,50 | 14,00 |
| teplota 0/35°C | kW | 6,10 | 8,60 | 11,10 | |
| teplota -7/35°C | kW | 4,90 | 6,90 | 8,95 | |
| COP (7/35°C) | °C | 3,61 | 3,55 | 3,45 | |
| teplota výstupní vody (max) | °C | 53,00 | 53,00 | 53,00 | |
| chladivo | °C | R410A | R410A | R410A | |
| Elektrické napájení | V | 230V/50Hz | 230V/50Hz | 230V/50Hz | |
| elektrický příkon (max) | kW | 2,21 | 3,50 | 4,95 | |
| proud (max) | A | 8,50 | 13,00 | 17,80 | |
| expanzní nádrž | externí | externí | externí | ||
| tepelný výměník | nerezový deskový | ||||
| připojení topného okruhu | G 3/4" | G 3/4" | G 3/4" | ||
| připojení okruhu chladiva | G-16 mm L-10 mm | ||||
| počet topných okruhů | 2 (možnost rozšířit až na 4) | ||||
| oběhové čerpadlo | m³/h | 1,50 | 1,50 | 2,00 | |
| max výška vodního sloupce | m | 18,00 | 18,00 | 18,00 | |
| vestavěný vodní filtr | ano | ano | ano | ||
| manometr topné vody | ano | ano | ano | ||
| vestavěná regulace | Tecoreg TR204 | ||||
| displej | 2 x 16 znaků | ||||
| možnost připojení PC | ano | ano | ano | ||
| bivalentní zdroj | externí (topné těleso v akumul. zásobníku ap) | ||||
| ekvitermní regulace | ano | ano | ano | ||
| regulace teploty objektu | ano | ano | ano | ||
| vnitřní jednotka | rozměry š x v x h | mm | 600 x 600 x 250 | ||
| hmotnost | kg | 40,0 (+1,50 kg vodní náplň) | |||
| hlučnost | dB | 32,00 | 32,00 | 32,00 | |
| venkovní jednotka | Fujitsu | AOY 24L | AOY 36L | AOY 45L | |
Vlastnosti tepelných čerpadel ATW
Díky použitému tech. řešení mají tepelná čerpadla řadu výhodných vlastností, zejména ve srovnání s tepelnými čerpadly, používajícími kompresor s konstantními otáčkami:
- Vysoká účinnost a z ní vyplývající nízká spotřeba elektrické energie
- Velký rozsah provozních venkovních teplot umožňuje celoroční provoz
- Velmi tichý provoz jak vnitřní, tak venkovní jednotky
- Výrazně nižší tvorba venkovního výměníku, která snižuje výkon jednotky. Méně námrazy znamená úsporu energie na její odtávání
- Nízký rozběhový proud s plynulým náběhem snižuje nároky na hlavní jistič
- Příkon, odebíraný z elektrické sítě, je automaticky udržován na minimální hodnotě vzhledem k aktuální spotřebě tepla
- Díky velkému rozsahu regulace výkonu je možné systém výkonově předimenzovat, což umožní např. budoucí rozšiřování topného systému, nebo monovalentní provoz
- K elektrickému napájení tepelných čerpadel ATW postačuje jednofázový přívod. Není nutné používat pomalé jističe

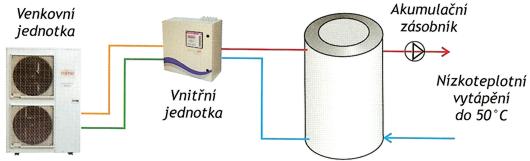

Připojení tepelných čerpadel ATW na topný systém

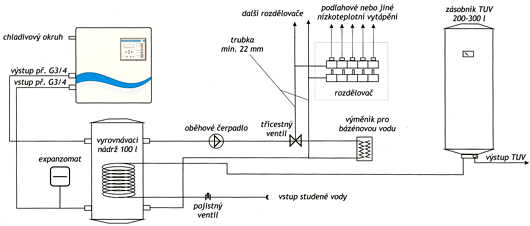

Pro připojení k topnému systému je vnitřní jednotka vybavena šroubovým spojením G3/4". Mezi tepelné čerpadlo a topný okruh doporučujeme instalovat akumulační zásobník s minimálním objemem 100l.
